Ha megnézed egy régi fregatt makettjét, azonnal szemet szúr a fából készült bordák rendszere, amely a hajó egész szerkezetét tartotta. Ezek az elemek a korabeli hajóépítés egyik legérdekesebb titkát rejtik magukban.
Próbálj meg válaszolni a kérdésre: vajon hogyan lehetett az akkori technológiával ilyen kecsesen és egyformán meghajlítani a fát, hogy egy takaros és megbízható hajó szülessen? Pontosan itt rejlik a vitorlások korának egyik legleleményesebb mérnöki titka.
Mi az a borda, és miért nem egyszerű gerenda?

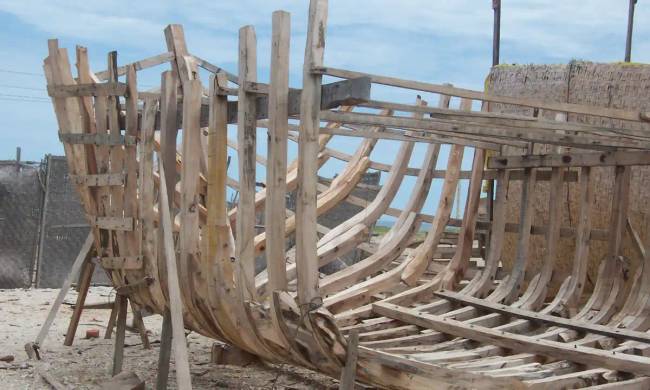

A borda (hajóépítési szakszóval svante vagy sperni) a hajótest keresztirányú bordája, amely a gerinctől (kíltől) indul felfelé az oldalakhoz, meghatározva a hajó keresztmetszetének alakját. Képzelj el egy bálvavázat: a gerincoszlop a kíl, a bordák pedig a spernik.
Kisebb csónakoknál a bordát ki lehet vágni egyetlen darabából. De egy hatalmas fregattnál az oldalfal magassága elérte a 8–10 métert, és ekkora fa egyszerűen nem létezett a természetben.
Ezért a hajóépítő mesterek cselhez folyamodtak: a bordát több görbe darabból, úgynevezett ráfokból (futtokokból) állították össze. A ráfokat átlapolással illesztették össze és csavarokkal rögzítették, így egyetlen masszív bordát kaptak. Az alsó ráfot nevezték az elsőnek, a következőt logikusan a másodiknak, és így tovább egészen a felső záróelemig. A nagyobb hajókon akár négy-öt ráf is alkotott egyetlen bordát.
A probléma nem a fa meghajlítása volt, hanem az, hogy olyan fát találjanak, amely már eleve a megfelelő alakúra nőtt.
Vadászat a görbe fákra
Egy egyenes gerendából kivágott görbe elem mindig gyenge pont marad. Ott van ugyanis az anizotrópia (irányfüggő tulajdonságok) és a szerkezeti integritás megbomlása.
Amikor a szálirányra keresztben fűrészelsz, elkerülhetetlenül átvágod a rostokat, és a fa pontosan ezeken a helyeken fog megrepedni a terhelés alatt. A hajóépítő mérnökök ezt már jóval azelőtt tökéletesen tudták, hogy a tudomány megmagyarázta volna a szálas anyagok mechanikáját.
A megoldás egyszerre volt egyszerre egyszerű és bonyolult: olyan fákra volt szükség, amelyek már eleve a kívánt formában nőttek ki. Ilyenkor a fa rostjai folyamatosan futnak végig az egész elemen, követve annak ívét, így az ilyen alkatrész összehasonlíthatatlanul jobban bírja a terhelést, mint a fűrészelt. Ugyanezt az elvet alkalmazza a természet a csontok felépítésénél is – a csontban lévő kollagénrostok pontosan a fő mechanikai feszültségvonalak mentén futnak.
Egy ilyen fa megtalálása nem volt egyszerű feladat. Például a 18. századi Angliában egy egész állami szervezet szakosodott erre. A Királyi Haditengerészet felmérői fából készült sablonokkal (valódi hajótervekről vett mintákkal) a kezükben járták az erdőket. Ha találtak egy megfelelő ívű ágat vagy törzset, azt azonnal megjelölték egy széles nyíl szimbólummal.
A tökéletes alapanyag a bordákhoz
Nem minden fa volt alkalmas arra, hogy a megfelelő görbületeket keresgéljék benne. A flotta bordáinak fő alapanyaga a virginiai tölgy (élőtölgy) volt – egy örökzöld faj, amely főként Észak-Amerika atlanti-óceáni partvidékén honos.
Különlegessége abban rejlik, hogy girbegurba. Ágai a legkülönfélébb szögekben ágaznak el, gyakran pontosan azokat az íveket képezve, amelyekre a hajóépítő mesternek szüksége van.
A formáján kívül ez a tölgyfajta rendkívüli szilárdsággal és nagyjából 1100 kg/m³-es sűrűséggel rendelkezett (vagyis elmerül a vízben). Fája olyan kemény, hogy a sekély vízben a kövek olykor egyszerűen lepattantak a belőle épített hajóoldalakról.
Európában hasonló szerepet játszottak a kocsányos tölgy, a kőris és a szilfa görbe ágai. Skandináviában a fenyők gyökereit és a törzs alsó részeit értékelték nagyra, ahol a faanyag különösen sűrű és gyantás.
Két borda egyetlen ágból
A hajóépítési fogások közül az egyik kiemelkedik különleges technológiai zsenialitásával. Amikor a mester talált egy megfelelő görbületű ágat, levágták a fáról, és a kívánt méretre munkálták meg. Ezután a munkadarabot hosszában kettéfűrészelték.
Ennek eredményeként két tükörszimmetrikus elemet kaptak: egyet a bal oldalra, egyet pedig a jobbra. A hajóépítők ezeket „fésűknek” nevezték. Mivel mindkét borda ugyanabból a fadarabból származott, azonos rostszerkezettel, mechanikai tulajdonságaik is teljesen megegyeztek. Ez biztosította a hajótest egyenletes vonalvezetését és a hajó kiszámítható viselkedését a menetirányon.
A fahajlítás technológiái a hajógyártásban
Annak ellenére, hogy a természetesen görbült fát részesítették előnyben, rendszeresen adódtak olyan feladatok, ahol elkerülhetetlen volt a hajlítás. Ráadásul eddig a kiváló minőségre való törekvésről beszéltünk, ami nem mindig volt kivitelezhető – néha gyorsan kellett építeni valamit, ami egyszerűen csak úszik a vízen.
De még a természetes íveket használó technológiánál is szükség volt a fa hajlítására, legfőképpen a hajótest burkolatának felrakásakor. A palánkoknak szorosan rá kellett simulniuk a bordákra, követve a hajótest összetett, háromdimenziós görbületét.

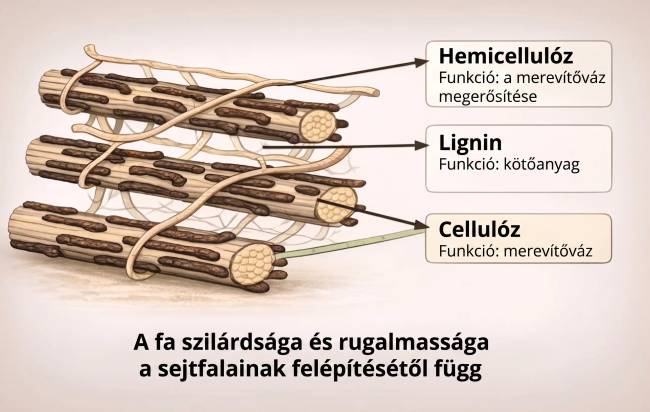

Abból indultak ki – bár elméleti síkon akkor még nem tudták –, hogy a fa egy természetes polimer kompozit. Mindent kísérleti úton fedeztek fel, pusztán a tulajdonságok rögzítésével. A fa cellulózrostjait a lignin és a hemicellulóz mátrixa fogja össze.
Ha gőzzel 100 °C-ra hevítik, a lignin meglágyul (hőre lágyuló állapotba kerül), és a rostok szakadás nélkül el tudnak csúszni egymás mellett. Amikor a fa lehűl, a lignin újra megkeményedik, és „megjegyzi” az új formát.
A nedvességtartalom kritikus fontosságú. A száraz fa hirtelen hajlításkor megreped, míg 20–25%-os nedvességnél jelentős görbületi sugarat is kibír. Éppen ezért a mesterek először vízben áztatták a munkadarabokat, és csak ezután gőzölték őket. Néha csak az áztatást alkalmazták, de akkor sokkal több időre volt szükség a hajlításhoz.
A hajóépítő tölgy válsága
Most talán azt gondolod, hogy a vitorláshajók azért tűntek el, mert a technológia fejlettebbé vált. Ez részben igaz, részben nem.
A 18. század végére és a 19. század elejére a legnagyobb tengeri hatalmak súlyos problémával szembesültek: a megfelelő hajóépítő faanyag rohamtempóban fogyott. Egyetlen hajó megépítéséhez körülbelül 3000-4000 darab, 80-120 éves tölgyfára volt szükség. A nagy tengeri nemzetek erdőit gyorsabban vágták ki, mint ahogy az új fák meg tudtak volna nőni.
A Brit Admirális Hivatal kénytelen volt a Baltikumból, Kanadából és az amerikai gyarmatokról fát importálni. Amikor ugyanezek a gyarmatok függetlenné váltak (USA), a helyzet annyira kiéleződött, hogy az amerikaiak célzottan virginiai tölgyültetvényeket kezdtek el telepíteni, kifejezetten a flotta igényeinek kielégítésére.
Pontosan a jó minőségű hajóépítő fa hiánya gyorsította fel a vashajókra való átállást a 19. század közepén. Az első teljesen vasból készült hajót 1860-ban bocsátották vízre, és ezzel pontot tettek a fahajó-építés háromezer éves történetének végére.
Mellesleg a „keresd a fát, ami már eleve a megfelelő alakúra nőtt” elv lényegében a biomimetika korai megfogalmazása. Vagyis a természet által az évmilliók során kikísérletezett formák használata ahelyett, hogy az anyagot erőszakkal kényszerítenénk rá a kívánt geometriára.
