Üdvözlök mindenkit! Amikor a hatalmas hajók szilárdságáról beszélnek, általában vastag acélra, erős motorokra és több méter vastag hajótestre gondolnak. Úgy tűnik, hogy egy több száz méter hosszú hajónak szinte bármilyen terhelést ki kell bírnia.
De a mérnöki tudomány ennél bonyolultabb. A nagy méret nem mindig jelent abszolút szilárdságot. Minél nagyobb egy szerkezet, annál fontosabb pontosan megérteni, hogyan oszlanak el benne az erők.

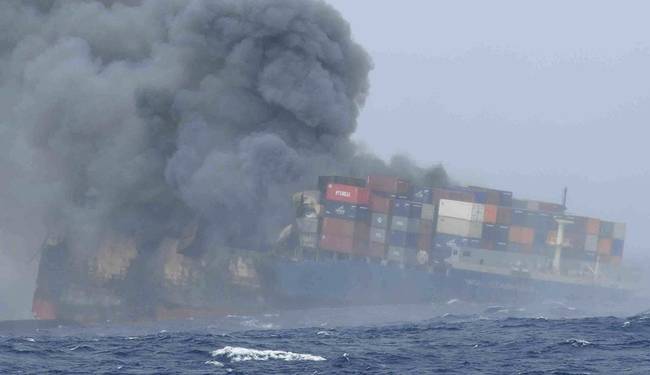

A MOL Comfort konténerszállító története az egyik legszemléletesebb példa. 2013. június 17-én a hajó súlyosan megsérült az Indiai-óceánon, két részre tört, majd elsüllyedt. A fedélzeten több ezer konténer volt, a hajó kapacitása pedig körülbelül 8100 TEU volt.
Első pillantásra úgy tűnhet, hogy az ok a hullámok okozta szokásos fémfáradás volt. A vizsgálat azonban sokkal összetettebb képet mutatott: a hajótest középső részén deformációs láncolat alakult ki, ahol a hosszirányú hajlítás, a keresztirányú terhelések és a fenéklemez elemeinek stabilitásvesztése találkozott.
Éppen az ilyen esetek érdeklik a mérnököket a legjobban. Nemcsak a törés pillanatát mutatják meg, hanem azt az egész utat, amelyet a szerkezet a normális működéstől a meghibásodásig megtesz.
A hajótest mint hatalmas tartógerenda
Mindig is elképesztőnek találtam, hogy egy óriási konténerszállítót mérnöki szempontból szinte egy hétköznapi tartógerendaként lehet elképzelni, csak éppen vízben úszik. A hajóra egyszerre tucatnyi tényező hat: magának a hajótestnek, a motoroknak, az üzemanyagnak, a berendezéseknek és a konténereknek a súlya. Másrészt ott a víz, amely alulról tartja a hajót.
A probléma akkor jelentkezik, amikor a terhelés és a tartóerő eloszlása jelentősen eltér a hajótest hossza mentén. Például, ha a hajó egy hullám taraján van, a hajótest közepét a víz jobban alátámaszthatja, mint az orrát és a tatját. Ekkor a hajó középső része lefelé hajlik. Ezt az üzemmódot saggingnek nevezik.
A hullámvölgyben az ellenkezője történik: a közepe mélyebbre kerül, az orr és a tat pedig nagyobb alátámasztást kap. A hajótest felfelé kezd hajlani – ezt az állapotot hoggingnak nevezik.
Mindkét üzemmód hosszirányú hajlítónyomatékot hoz létre. Egyes szerkezeti elemek húzásra, mások nyomásra dolgoznak. És itt jön egy fontos árnyalat: az acél lehet elég erős, de a szerkezeten belüli különálló vékony lemez elveszítheti a stabilitását.
Éppen ezért a modern hajókat nemcsak az anyag szilárdsága, hanem a hajótest egyes elemeinek stabilitása szempontjából is ellenőrzik.

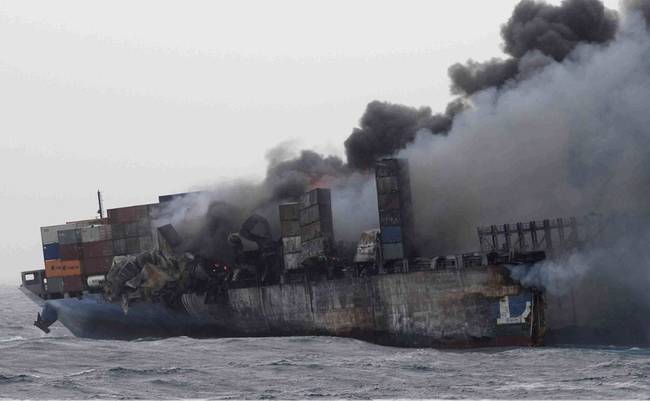

Hogyan kezdődött a MOL Comfort pusztulása
A ClassNK kutatásai szerint a pusztulás a hajótest középső részének fenékterületén kezdődött. Az illesztési zónában lévő alsó lemezek elveszítették stabilitásukat és deformálódni kezdtek, ami után a sérülés átterjedt a fő hajótest szerkezetére.
Fontos megérteni: ez nem feltétlenül úgy nézett ki, mint a fém azonnali szakadása. A nagy mérnöki rendszerekben a pusztulás gyakran fokozatosan alakul ki. Először egy elem szűnik meg megfelelően felvenni a terhelést. Ezután az erők átoszlanak a szomszédos részekre. Ezek a tervezettnél nagyobb feszültséget kapnak, és a folyamat terjedni kezd.
A MOL Comfort esetében ez a forgatókönyv így képzelhető el: a hullámok jelentős hajlítónyomatékot hoztak létre, az alsó panelek további terhelést kaptak, az egyik elveszítette stabilitását, ami után a hajótest teljes erőátviteli sémája megváltozott.
Vagyis a hajó nem egyetlen repedés miatt tört el, hanem események sorozata miatt.
Miért különösen nehéz a nagy konténerszállítók számítása
A modern konténerszállító egy hatalmas szerkezet, bonyolult tömegeloszlással. A konténerek több szinten helyezkednek el, és a rakomány súlya egyenetlenül oszlik el. Ha ehhez hozzávesszük a hajótest hosszát, a nyitott raktereket és a hullámok folyamatos hatását, érthető, miért bonyolult mérnöki feladat az ilyen hajók számítása.
Ugyanakkor fontos elkerülni a túl egyszerű következtetéseket. A MOL Comfort vizsgálata során különböző tényezőket vettek figyelembe, beleértve a szerkezeti sajátosságokat és a rakomány tömegében bekövetkező lehetséges eltéréseket, de ezek mindegyikének hozzájárulását nem lehet véglegesen bizonyítottként leírni további fenntartások nélkül.
A fő elv itt más: minél bonyolultabb egy rendszer, annál pontosabbnak kell lenniük a kiindulási adatoknak. A tömegeloszlásban elkövetett hiba befolyásolhatja, hogy a hajótest hogyan veszi fel a terhelést.
Miért nem elég néha egy hullám a magyarázathoz
Van még egy folyamat, amely az ilyen balesetek után nagyobb figyelmet kapott – a whipping. A szokásos számítások figyelembe veszik a hullámok egyenletes hatását a hajótestre. De néha a hajó éles ütést kap: például a fenék a hullámból való kiemelkedés után a vízzel ütközik. Ekkor a hajótest rövid ideig tartó terhelési impulzust kap.
Ez a hatás rárakódik a szokásos hajlításra, és további feszültségcsúcsokat hozhat létre. Kisebb hajóknál ez kevésbé észrevehető, de a hatalmas konténerszállítóknál a szerkezet méretei miatt fontos tényezővé válik.
Így kiderül, hogy a hajónak nemcsak a terhelés lassú változásait, hanem a gyors ütődésszerű hatásokat is ki kell bírnia.
Miért fontosak nemcsak a függőleges erők
Az ilyen szerkezetek másik sajátossága, hogy a hajótest nemcsak fel-le dolgozik. A hajóra a hullámok oldalirányú terhelései, a rakomány egyenetlen eloszlása és a hajótest esetleges csavarodása hat. Ennek eredményeként az egyes elemek az erők bonyolult kombinációját tapasztalhatják meg.
Például a fenék alsó panelje egyszerre nyomódhat hosszirányban és keresztirányban. Ha csak egyfajta terhelést veszünk figyelembe, a valós szilárdságot túl optimistának ítélhetjük meg.
Éppen ezért a modern számítások egyre gyakrabban nem egyetlen erőt, hanem a hatások kombinációját vizsgálják. A mérnöki tudományban ez az egyik fő elv: a veszély gyakran nem akkor jelentkezik, amikor egy paraméter túllépi a normát, hanem amikor több megengedett tényező együtt áll össze.
Hogyan ellenőrzik ma az ilyen hajókat
Egy nagy konténerszállító megépítése előtt a mérnökök létrehozzák a hajótest digitális modelljét. Ebben rögzítik az anyagokat, a geometriát, a válaszfalak, fedélzetek és erőátviteli elemek elhelyezkedését. Ezután különböző forgatókönyveket ellenőriznek: különböző rakodási sémákat, a hullámok hatását, hajlítást, csavarodást és az esetleges sérüléseket.
A nagy konténerszállítókhoz végeselem-analízist is alkalmaznak. Ez lehetővé teszi, hogy lássák, hogyan oszlik el a terhelés a hajótest különböző részei között, és hol keletkezhetnek veszélyes zónák.
A MOL Comfort balesete után a nagy konténerszállítók szilárdsági számításainak megközelítése tovább erősödött. Az IACS különösen frissítette a hosszirányú szilárdság és a kombinált terhelések figyelembevételére vonatkozó követelményeket.
Mi változott a katasztrófa után
A történtek után az azonos típusú hajókat ellenőrizték. Három testvérhajón végeztek munkálatokat a hajótest megerősítésére, a biztonsági tartalékot körülbelül kétszeresére növelve a ClassNK követelményeihez képest.
De a mérnöki megerősítés nemcsak annyit jelent, hogy több fémet adunk hozzá.
A túl masszív szerkezet is problémát jelenthet: növeli a tömeget, megváltoztatja az erők eloszlását, és új feszültségkoncentrációkat hozhat létre.
Ezért minden változtatás új számításokat és a teljes rendszer ellenőrzését igényli.
A változtatások külön iránya érintette a konténerek tömegének ellenőrzését. A Verified Gross Mass nemzetközi szabályai megkövetelik a megrakott konténer tényleges tömegének igazolását a hajóra helyezés előtt.
Ez lehetővé teszi a súlyeloszlás pontosabb kiszámítását és a hajótestre nehezedő terhelés becslésekor fellépő bizonytalanság csökkentését.
A MOL Comfort fő tanulsága
A MOL Comfort története fontos dolgot mutat: egy hatalmas hajó megbízhatóságát nemcsak az acél vastagsága határozza meg.
A modern konténerszállító egy bonyolult rendszer, ahol a szilárdság számos tényezőtől függ: a hajótest szerkezetétől, a rakomány eloszlásától, a tenger hullámzásától, az egyes elemek stabilitásától és a számítások pontosságától.
A hajó megfelelhet a hatályos normáknak, és mégis szembesülhet olyan helyzettel, amikor a terhelések valós kombinációja bonyolultabbnak bizonyul a tervezett forgatókönyvnél. Éppen ezért a mérnöki tudomány folyamatosan fejlődik: a szabályok az új adatok megjelenése után változnak, és minden baleset a tudás forrásává válik.
Úgy gondolom, a fő következtetés itt univerzális. Bármely bonyolult rendszerben nem egyetlen gyenge elem a veszélyes, hanem az a pillanat, amikor több hétköznapi tényező váratlanul kritikus kombinációba áll össze.
Szerinted mi növeli leginkább a hatalmas konténerszállítók biztonságát: a hajótest megerősítése, a hullámok pontosabb számítása vagy az egyes konténerek tömegének teljes körű ellenőrzése?
